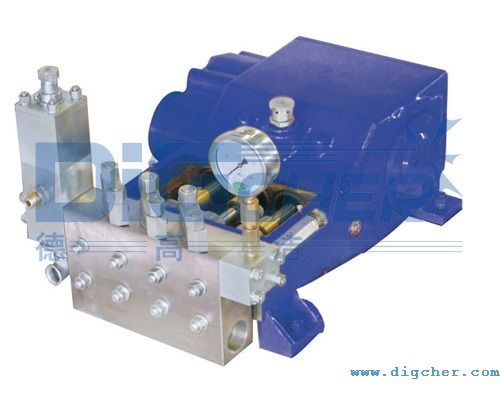

目前，高壓清洗機已在我國多個省市得到了推廣和應用，效果非常顯著。其主要用于制糖廠、化工廠、火力發電廠、化肥廠以及造紙、機械、石油等領域換熱設備及管道的除垢和清洗。北京德高潔清潔設備有限公司是國內唯一一家集科研、設計、生產、維修、銷售和系統集成為一體的技術型高壓清洗設備生產企業，具有豐富的制造和維修經驗，這為下面對國產高壓清洗機泵頭質量檢驗分析奠定了堅實的基礎。





某制糖廠所購的國產高壓清洗機經過一段時間使用后泵頭發生破裂，后找到我們進行維修，為了找出泵頭破裂的真實原因，我們對破裂的泵頭進行了質量檢驗分析。







1、含碳量分析



經過測定，泵頭材料的含碳量為0.42%，按國家標準GB699-88要求，45# 鋼的含碳量為0.42%-0.50%。由此可見，泵頭材料的含碳量是符合國家標準要求的。



2、硬度檢驗



我們對破裂泵頭有裂紋的兩個側面和端面進行了硬度檢驗，結果是有裂紋的側面平均硬度在163-166HB左右，端面平均硬度為154HB。



根據硬度與強度之間的關系，將硬度換算為強度結果如下：未淬硬鋼的硬度HB<175時，強度與硬度之間關系的經驗公式為：σb=0.36HB，根據公式計算得出泵頭的最高強度為585MPa，最低強度為543MPa，而標準規定45#鋼的強度大于600MPa，由此得知產生裂紋的泵頭強度低于標準要求。



3、外觀及探傷檢驗



泵頭各個部位經檢查均沒有磨損、腐蝕和外物撞擊的痕跡。著色探傷檢驗證明，第一級柱塞和第二級柱塞Φ50孔的直徑兩端有縱向裂紋，并且孔兩側的裂紋長度不等，靠近進液閥一側的裂紋較長，而另一側較短，第一級柱塞孔上有一條裂紋尚未貫穿孔的外側邊棱，這說明裂紋源不在孔的外側邊棱。



4、斷口分析



我們將泵頭沿厚度中線剖開后，有裂紋一側立即斷為三段，這說明裂紋深度已超出了切割范圍。這部分?jǐn)嗫诒容^平坦，上面覆蓋了一層褐色的腐蝕物，斷口上隱約可見海灘狀花紋，這一切可以證明泵頭是因?yàn)槠�勞斷裂的；斷口上的放射狀條紋在兩柱塞孔的相貫線邊棱上匯聚，證明此處就是斷裂源；斷口附近的材料沒有明顯變形，說明泵頭是因?yàn)榇嘈詳嗔眩粩嗫跊]有受到?jīng)_撞研磨，說明泵頭是在拉載荷作用下產生斷裂的；斷口上的海灘狀花紋不明顯，說明泵頭承受的載荷比較平穩，運行時間較短。



泵頭尚未斷開的一側上也有較深的裂紋，我們用壓力機將其壓斷后，可見斷口明顯地分為兩個區域，一是比較粗糙的區域，一是比較平坦的區域。平坦區域斷口比較陳舊，上面布滿了褐色的腐蝕物，由此看出這也是疲勞斷裂區，斷裂源也在相貫線邊棱上，裂紋前沿呈弧形；而粗糙區域斷口鮮明呈銀灰色，說明這是超載壓斷區。除了斷裂源處相貫線的邊棱比較尖銳外，在斷口上未發現有冶金和加工缺陷，如夾雜、分層和裂紋等缺陷。



5、金相檢驗



我們在斷裂源附近取樣，平行于斷口磨制金相試樣，檢驗結果如下：泵頭的組織很不均勻，金相組織為集中分布的鐵素體加球化珠光體，并存在鑄造組織和魏氏組織, 證明鍛造溫度超高，鍛造比較小。



綜上所述，我們通過對泵頭材料含碳量、硬度及斷口的一系列分析可以認定，國產高壓清洗機泵頭斷裂的因素主要有兩個，主要因素是疲勞導致泵頭斷裂，次要因素是柱塞空相貫線邊棱尖銳產生應力集中。
